Czym jest tokarka do drewna, do czego służy i jak jest zbudowana. Ten krótki wpis poświęcimy odpowiedziom na te pytania.
Tokarka do drewna jest urządzeniem napędzanym silnikiem elektrycznym, służącym do obróbki drewna, przy czym obróbka następuje poprzez wprawienie surowca w ruch obrotowy. Obracającym się wokół własnej osi przedmiotom można, wykorzystując odpowiednie narzędzia, nadawać określony kształt. W tym sensie tokarka do drewna jest bardzo podobna do tokarki do metalu. Obie konstrukcje różnią się jednak sposobem mocowania materiału, czy też stosowanymi narzędziami, którymi tenże to materiał jest obrabiany.
Tokarką do drewna można także obrabiać inne materiały, np. niektóre tworzywa sztuczne, kość słoniową, róg, alabaster, żywice epoksydowe.
Co do ogólnej koncepcji budowa tokarki nie zmieniła się niemal od chwili jej wynalezienia, co stało się ok. 1000 lat p.n.e. Pierwotnie urządzenia te były napędzane siłą mięśni. Rewolucja przemysłowa przyniosła napęd parowy, a obecnie do napędu służą silniki elektryczne. Zasadnicze elementy budowy każdej typowej tokarki to: łoże, na którym umieszczony jest wrzeciennik, konik i podpórka narzędzi.
Zasada pracy przy tokarce polega na zamocowaniu materiału między kłami (między wrzeciennikiem i konikiem) i toczeniu drewna przy włóknach biegnących wzdłuż osi podłużnej; mówi wtedy o tzw. toczeniu wzdłużnym (kolumienki, tralki, wysokie świeczniki, wazony itp.). Można również zamocować surowiec jednostronnie na wrzecionie, przy pomocy odpowiedniego narzędzia (tarczy zabierakowej, uchwytu tokarskiego) i toczyć w ten sposób misy, talerze, patery; ten rodzaj pracy nazywany jest toczeniem poprzecznym.

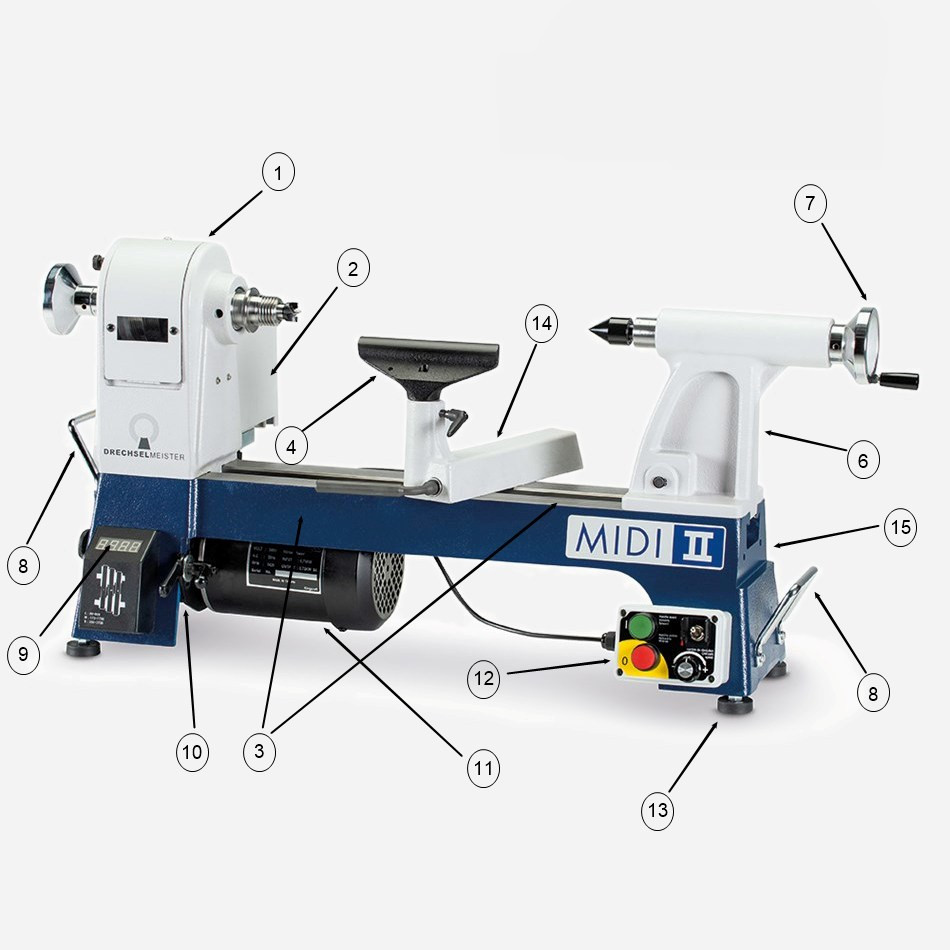

Zanim kupisz swoją pierwszą tokarkę, musisz poznać elementy jej budowy, a także oswoić się z towarzyszącym temu specyficznym nazewnictwem. Pozwoli Ci to w przyszłości biegle poruszać się w gąszczu części i akcesoriów i zaopatrywać się w te pasujące do Twojej maszyny i przydatne do pracy nad określonym projektem. W prezentacji posłużymy się tokarką stołową DRECHSELMEISTER MIDI 2. Musisz jednak pamiętać, że poszczególne typy tokarek mogą różnić się zaprezentowanym wyposażeniem, podzespoły lub funkcjonalności mogą być inaczej zaprojektowane, bądź znajdować się w innym miejscu urządzenia.
1. Wrzeciennik
2. Skrzynka mieszcząca układ elektroniczny (w tym przypadku przemiennik częstotliwości)
3. Łoże
4. Podpórka (podtrzymka) narzędzi
5. Posuw podpórki
6. Konik
7. Pokrętło tulei konika
8. Uchwyty do przenoszenia
9. Cyfrowy wyświetlacz obrotów
10. Uchwyty blokady i dźwigni silnika
11. Silnik elektryczny
12. Panel sterowania z włącznikiem, wyłącznikiem, potencjometrem i przełącznikiem kierunku obrotów
13. Regulowane stopki
14. Posuw podpórki narzędzi
15. Otwory do montowania przedłużki łoża

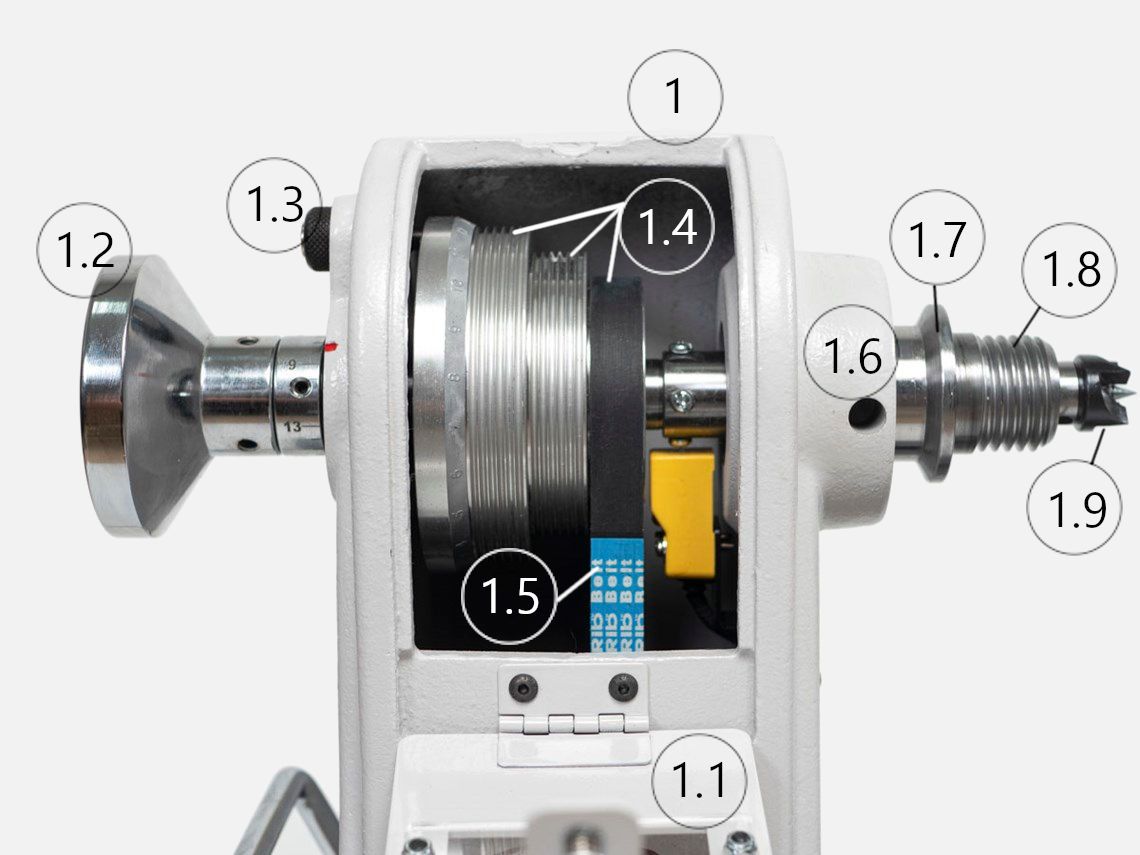

1.1. Pokrywa kół pasowych
1.2. Pokrętło ręczne wrzeciona
1.3. Kołek blokady systemu podziałowego (indeksacji)
1.4. Koła pasowe górne
1.5. Pasek
1.6. Otwór na kołek blokady wrzeciona
1.7. Kołnierz systemu zabezpieczenia ASR
1.8. Wrzeciono z gwintem
1.9. Kieł zabierakowy

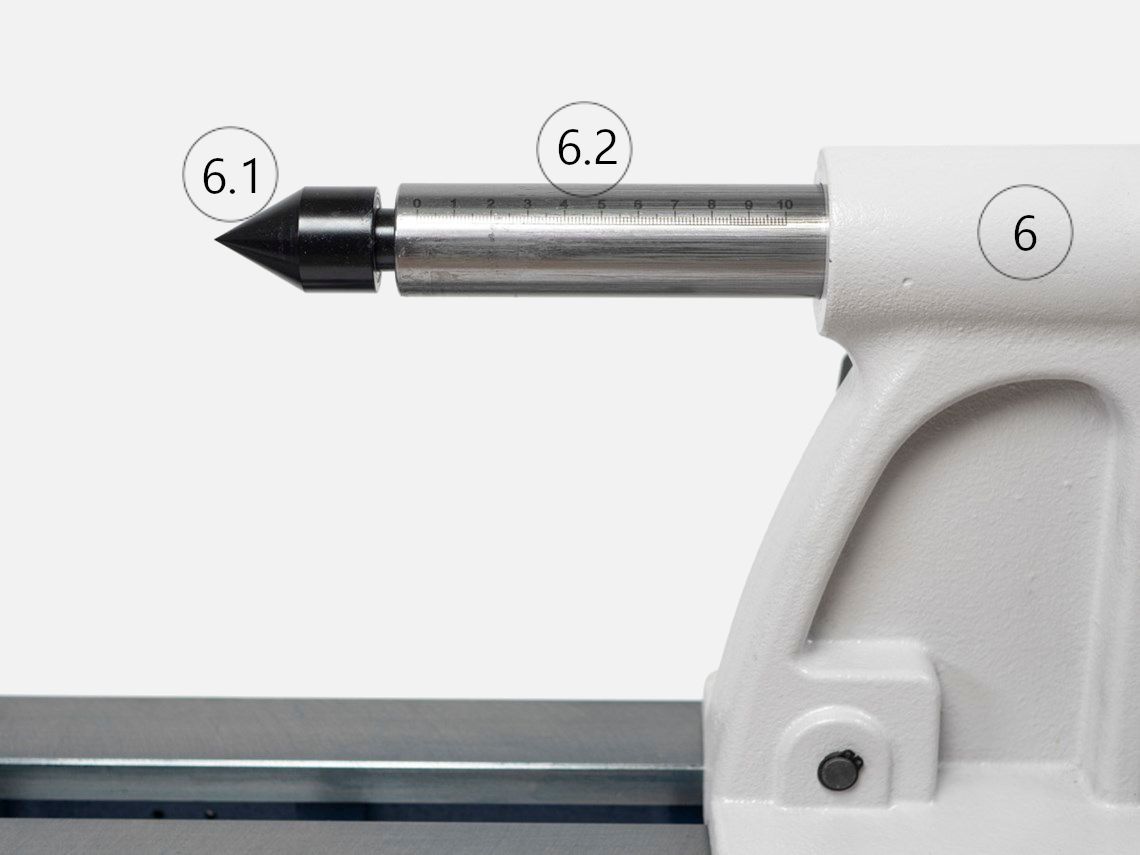

6.1. Kieł obrotowy
6.2. Tuleja konika z podziałką
