System do długich wierceń z dużą głowicą

Innowacyjny zestaw do wykonywania długich wierceń na tokarce.

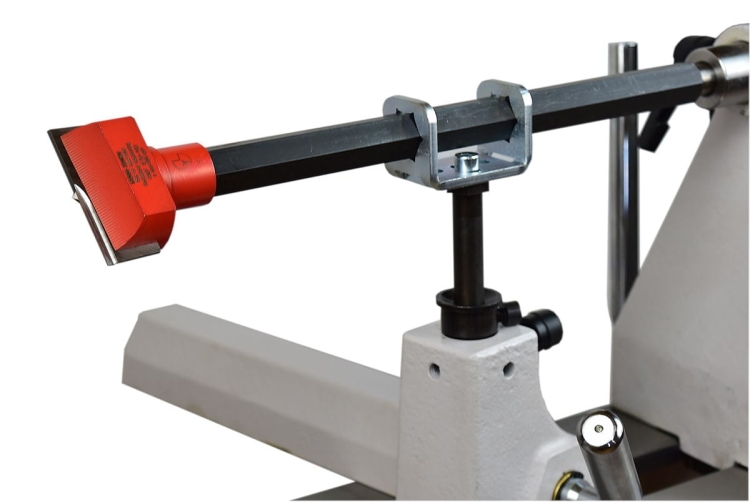

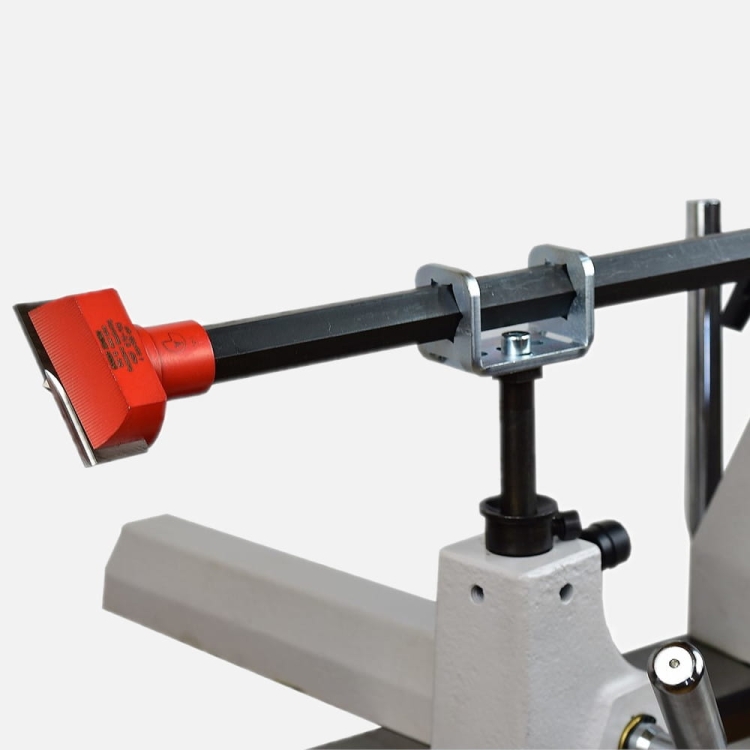

Ten kompletny zestaw do wierceń został opracowany specjalnie do prostych, głębokich wydrążeń w elementach drewnianych obrabianych na tokarce i produkcji kubków, kufli, wazonów itp. Długa prowadnica zamocowana w otworze podpórki narzędzi zapewnia stabilne prowadzenie na całej długości wiercenia.
Do prowadnicy można przykręcić zarówno standardową, jak też dużą głowicę.

Elementy zestawu

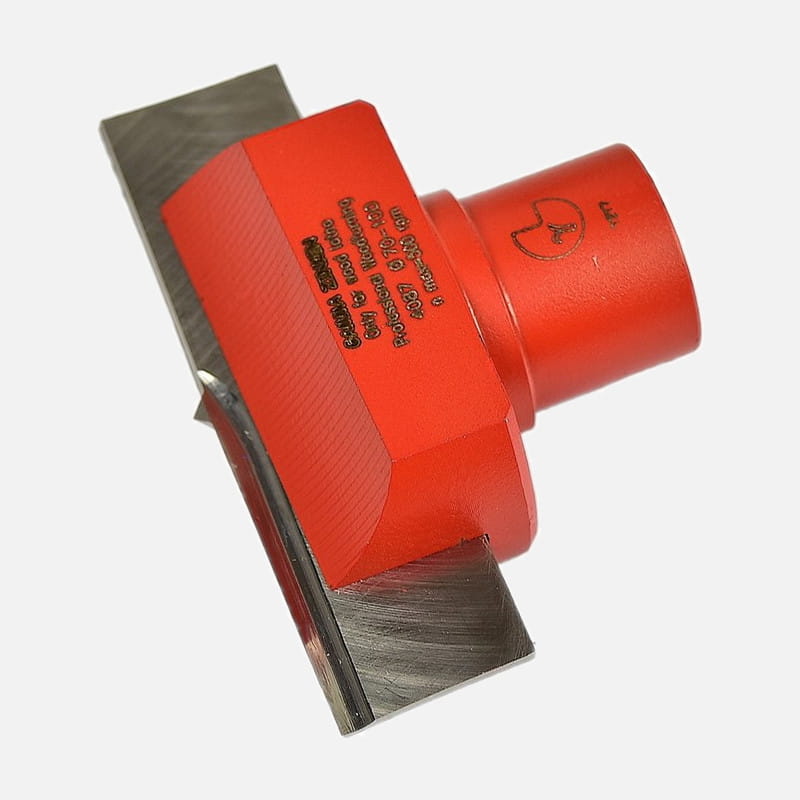

1. Głowica duża z płytką tnącą HSS 100 mm.
2. Trzon prowadzący wraz z supportem, zakończony z jednej strony gwintem do przykręcenia głowicy, z drugiej strony stożkiem Morse'a MK2, do umiejscowienia w otworze konika
- długość całkowita 400 mm
- średnica trzpienia na supporcie 16 mm

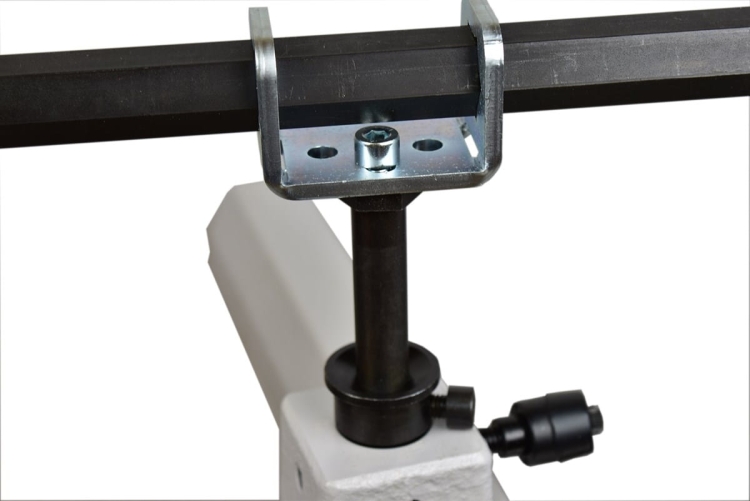

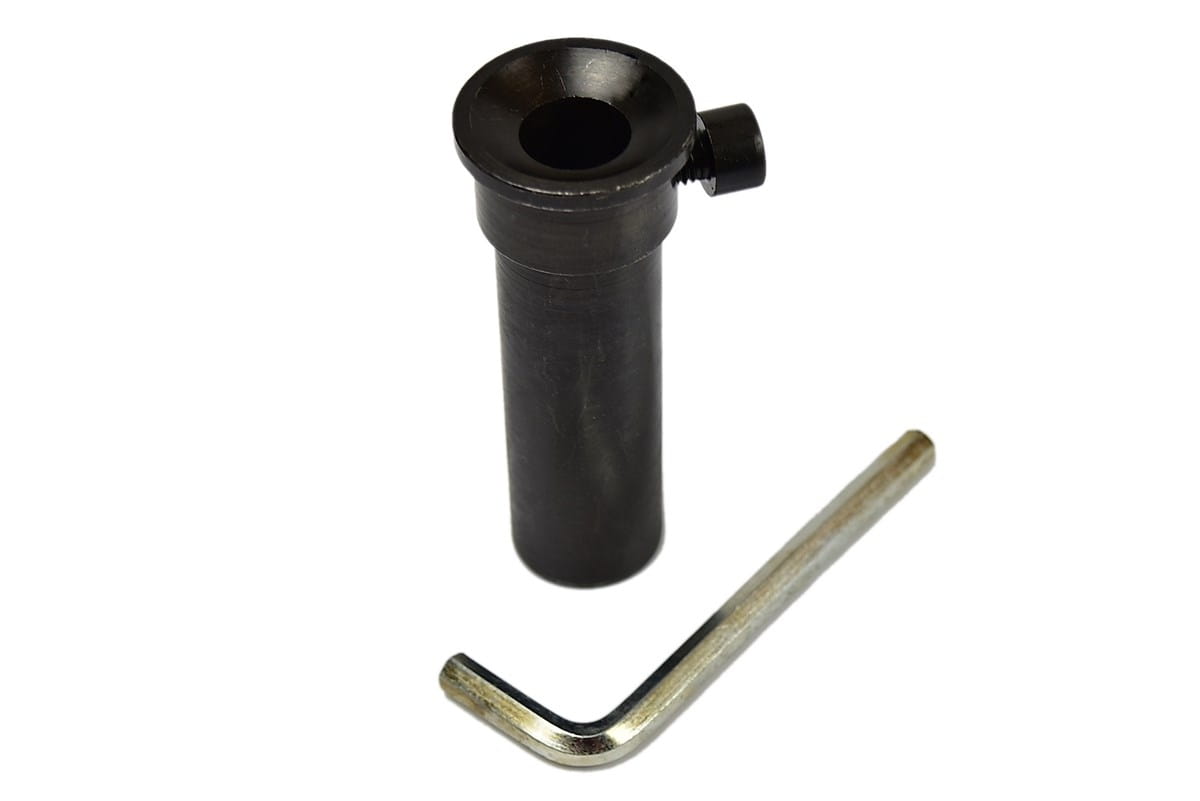

3. Adapter do umieszczenia w otworze podpórki i zamocowania trzpienia supportu
- do otworów podpórki o średnicy 25,4 mm (1") lub 30 mm (wybierz zestaw z odpowiednim adapterem).

Zasada działania

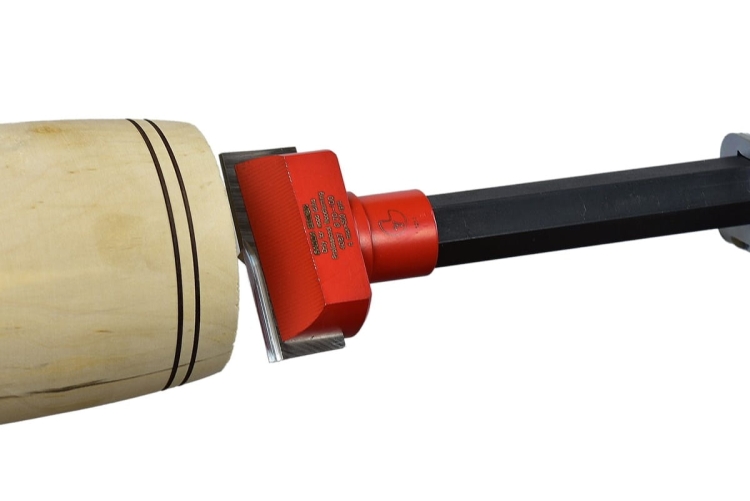

Włóż adapter do otworu w podpórce narzędzi. Przykręć głowicę do prowadnicy, umieść trzpień prowadnicy a adapterze, a stożkowany koniec włóż do otworu konika. W celu dostosowania wysokości, umieść w otworze wrzeciona kieł zabierakowy lub obrotowy. Teraz wyreguluj wysokość trzpienia w adapterze tak, aby szpic kła znalazł się na na tej samej wysokości, co punkt centrujący na płytce tnącej, zamocowanej w głowicy. Następnie zamocuj obrabiany przedmiot na wrzecionie tokarki i ustaw przyrząd na środku przed nim. Za pomocą pokrętła konika można teraz wprowadzić przyrząd w obracający się przedmiot (nie przekraczać 500 obr./min).

Elementy opcjonalne
1. Płytki tnące, w rozmiarach 70-100 mm.
2. Głowica standardowa z płytką tnącą 55 mm

Porada
W przypadku obróbki twardych gatunków drewna zaleca się drążenie przedmiotu kilkoma podejściami. Zacznij od mniejszej średnicy płytki tnącej i stopniowo zwiększaj rozmiar, aż do żądanej średnicy otworu. Ponieważ prowadnica jest zamocowana w otworze podpórki narzędzi, pozycja wiercenia pozostaje zawsze taka sama.

UWAGA: Narzędzia nie należy stosować do pracy z wiertarkami!
