Przyrząd kopiujący Hager do mocowania w bazie podpórki

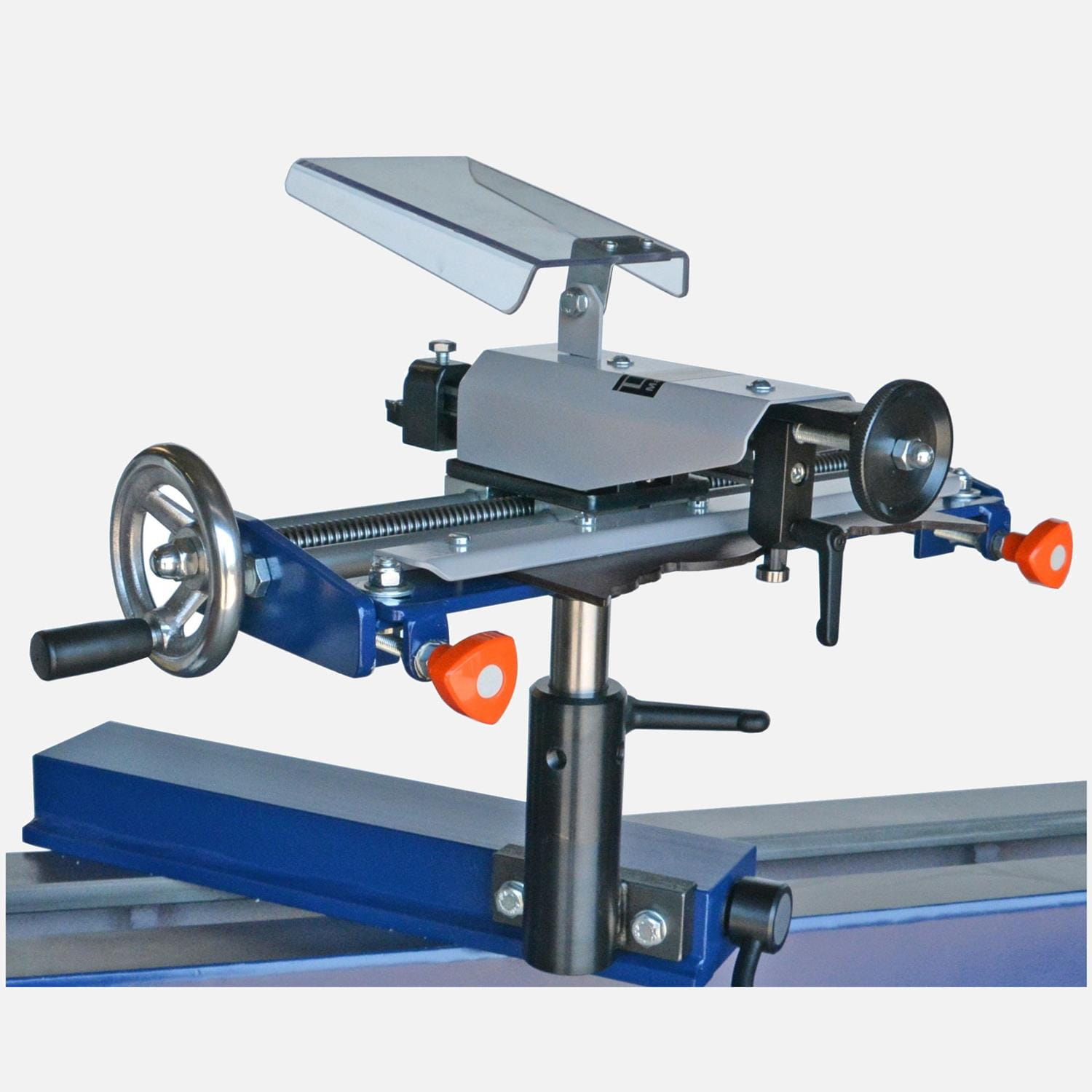

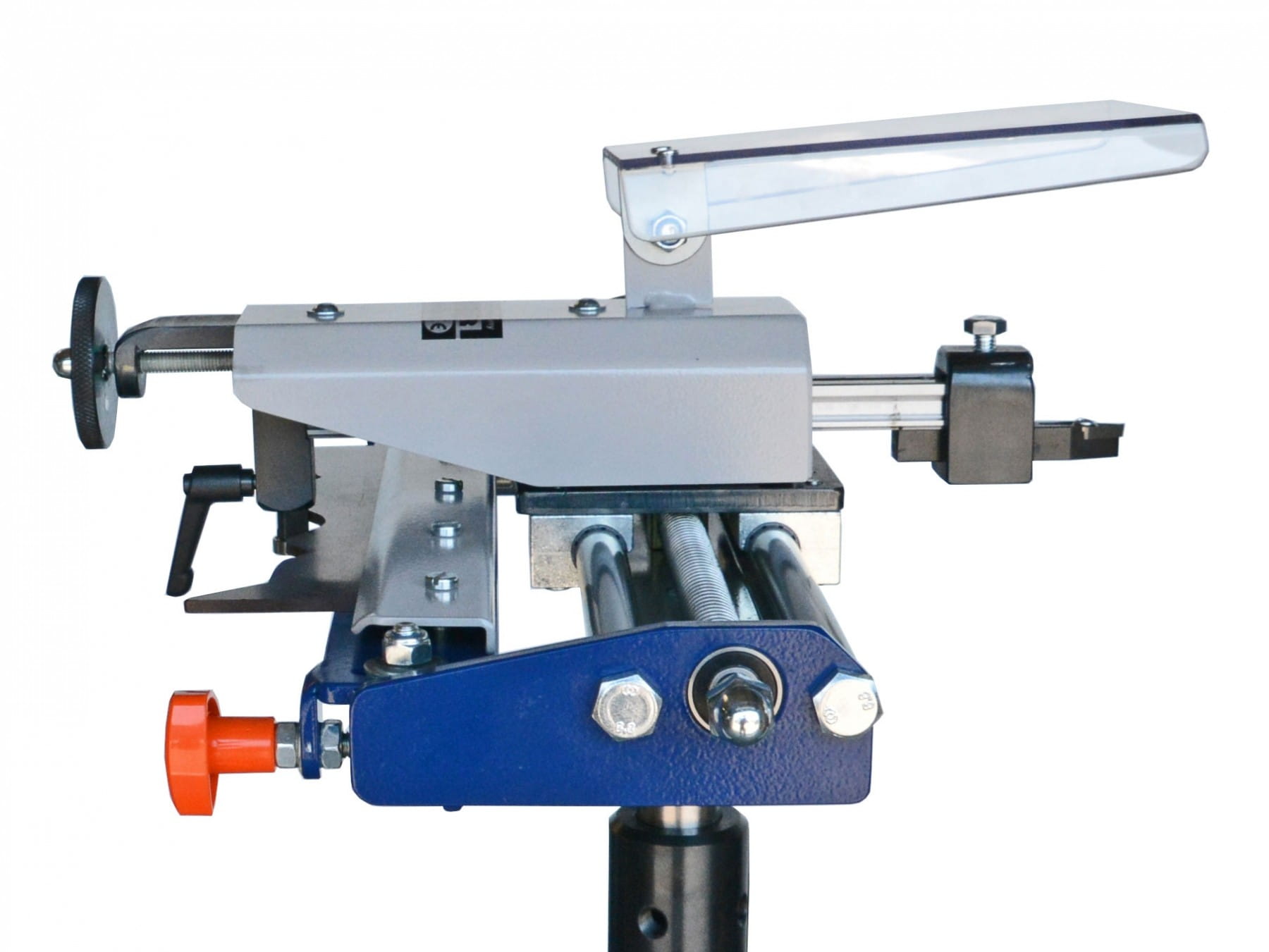

Przyrząd LP320-F marki Hager do kopiowania (kopiał) na tokarce do łatwego i szybkiego montażu na trzpień w bazie podpórki. Maksymalna długość kopiowania wynosi 320 mm, dlatego w szczególności polecany jest do produkcji młynków, świeczników, kolumn do lamp biurkowych itp. Może być również używany do kopiowania czołowego wraz z opcjonalną podstawą.

Odwzorowanie oryginału odbywa się poprzez próbnik (osobno do noża okrągłego i spiczastego) oraz szablon mocowany z tyłu przyrządu. Wzór na szablonie należy wykonać samodzielnie i jest on wielokrotnego użytku. Do odwzorowywania może posłużyć również oryginalny wzorzec i w tym celu należy posłużyć się opcjonalnym zestawem do mocowania wzornika.

W filmie zaprezentowano działanie przyrządu LP320-F oraz, w drugiej części, kopiowanie czołowe przy użyciu opcjonalnej podstawy.

Przyrząd dostępny jest w wersji z trzpieniem 25,4 mm (1") lub 30 mm.

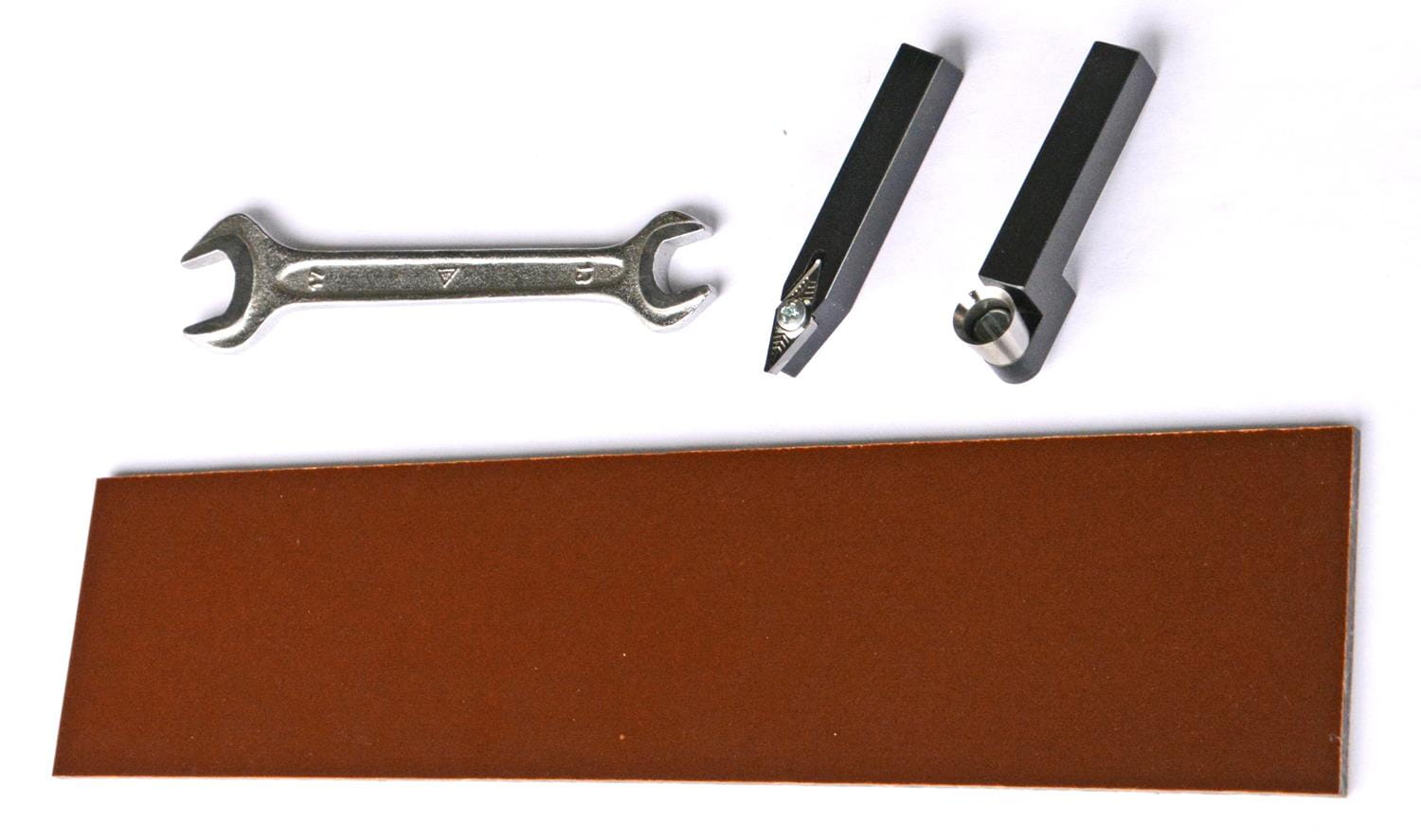

Zakres dostawy

• przyrząd do kopiowania z trzpieniem 25,4 mm (1") lub 30 mm
• próbnik do noża spiczastego
• próbnik do nożaokrągłego
• uchwyt stalowy 12x12 mm z nożem węglikowym spiczastym
• uchwyt stalowy 12x12 mm z nożem okrągłym 14mm
• szablon surowy 75 x 330 x 4 mm
• osłonka z pleksi
• klucz 13/17 mm
• instrukcja obsługi

Dane techniczne

• długość kopiowania - 320 mm
• głębokość profilu - 62 mm
• wysokość montażu od bazy podpórki do środka wrzeciona - ok. 49 mm

AKCESORIA OPCJONALNE

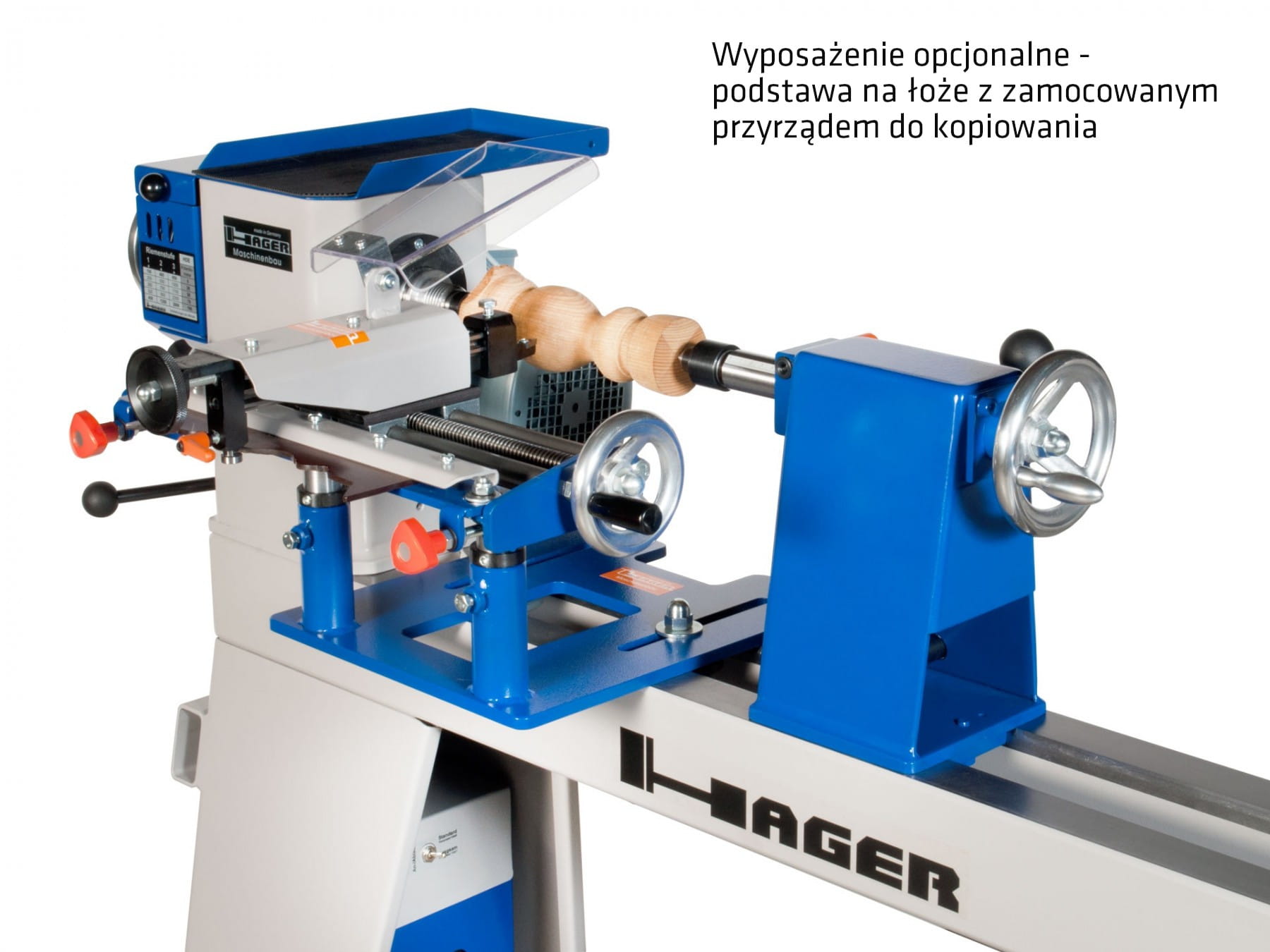

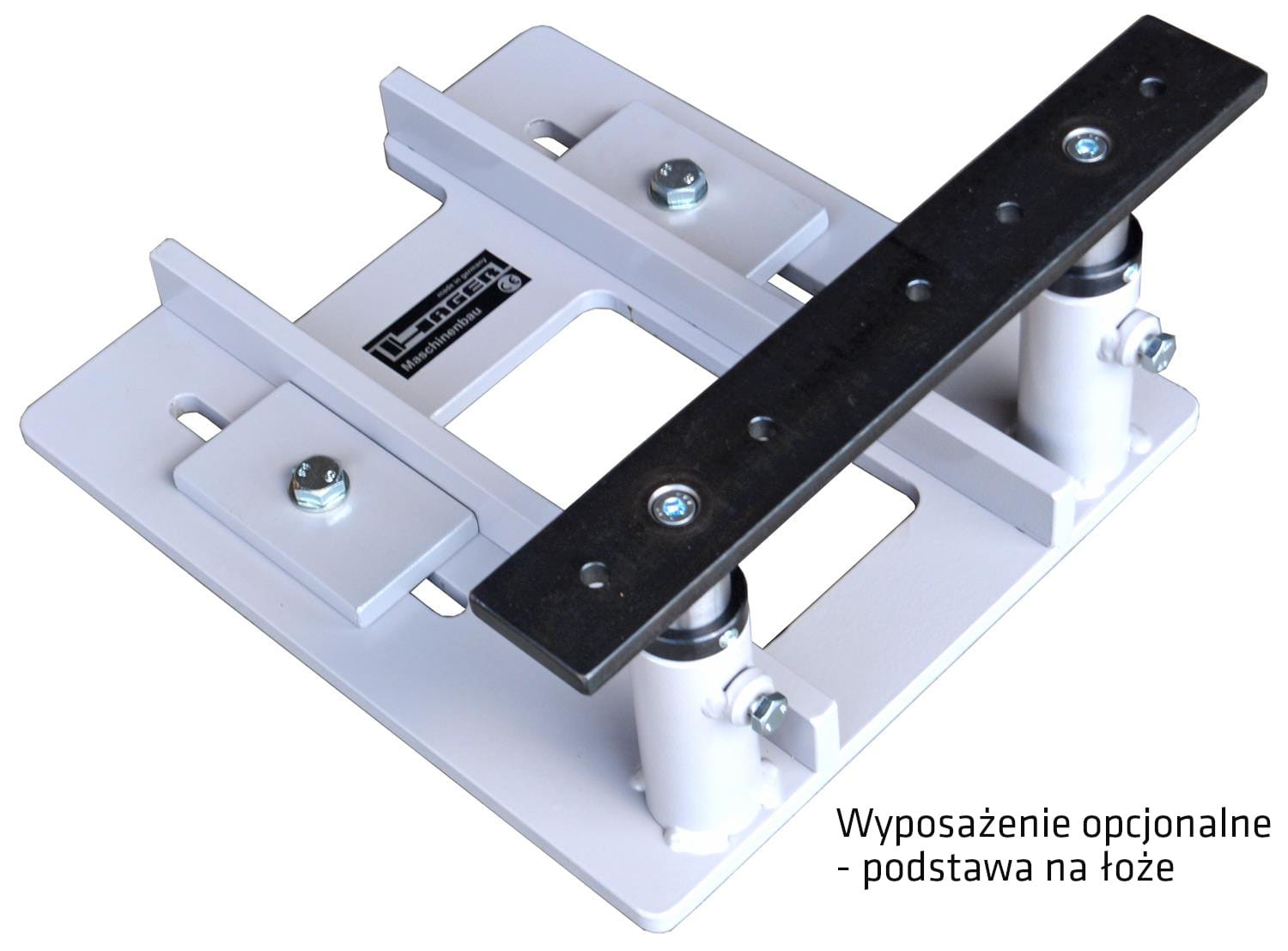

1. Podstawa na łoże do przyrządu LP320-F

Alternatywnie przyrząd do kopiowania LP320-F można zamocować w podstawie na łoże, dzięki czemu możliwe będzie również kopiowanie czołowe.

• zwiększa stabilność podczas pracy w porównaniu z mocowaniem w bazie podpórki
• przy kopiowaniu wzdłużnym umożliwia łatwiejsze i bardziej precyzyjne ustawienie przyrządu pod kątem 90° w stosunku do osi wrzeciona

• podczas kopiowania czołowego brak utraty wysokości poprzez obrócenie urządzenia
• wysokość regulowana za pomocą 2 wałków Ø30 mm z 2 pierścieniami regulacyjnymi
• 2 płytki mocujące do łoża

Podstawa dostępna jest w wersji dla modeli tokarek marki Hager oraz tokarek innych marek. Podczas zamawiania należy podać:

• model tokarki (w przypadku Hagerów)
• model, wysokość od łoża do kła i wymiary łoża zgodnie z poniższą ilustracją (dla marek obcych)

Podany czas realizacji jest orientacyjny, podstawa produkowana jest pod konkretny model tokarki.

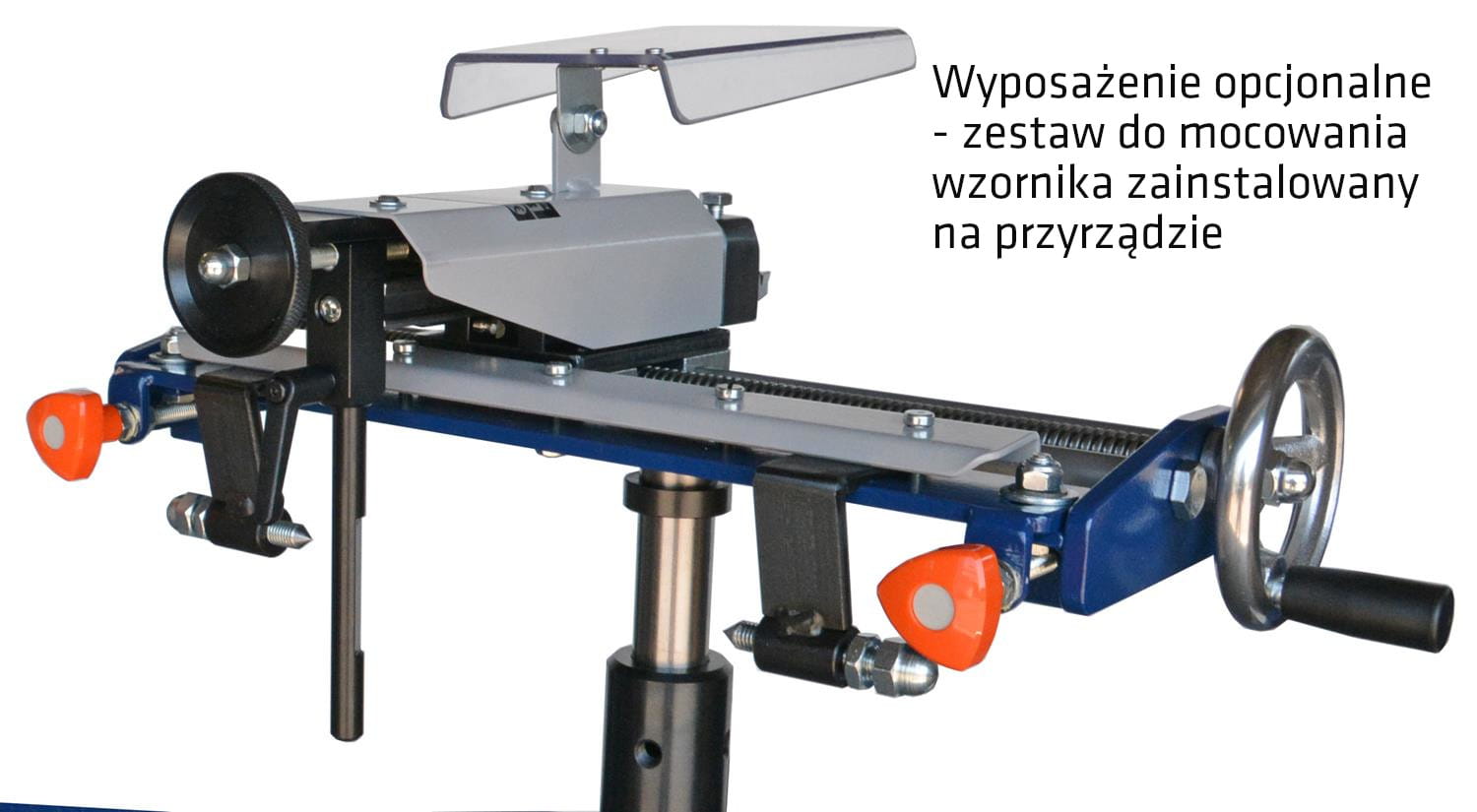

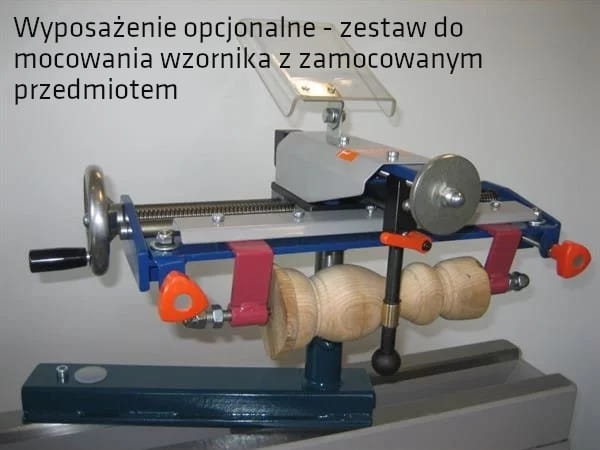

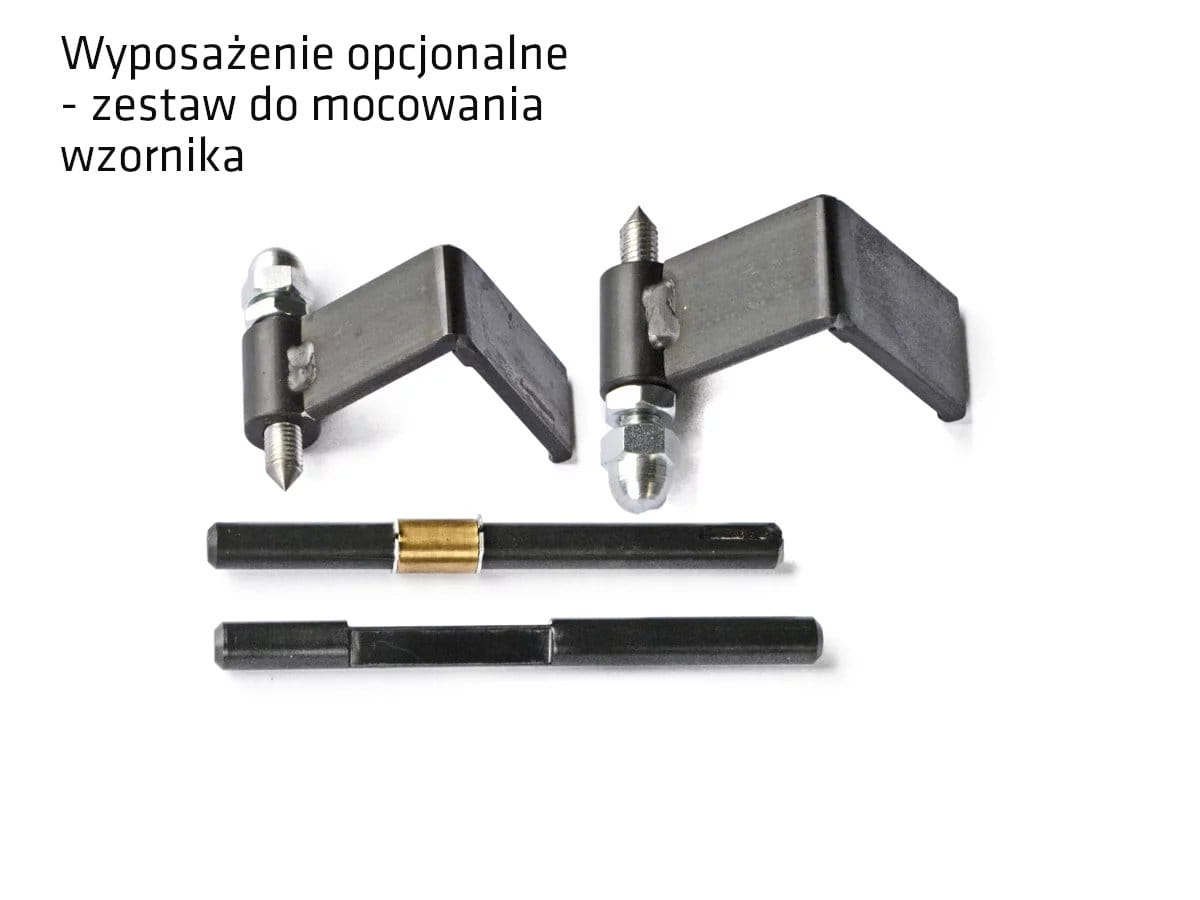

2. Zestaw do mocowania wzornika

Do odwzorowywania kopii z oryginalnego wzorca i w tym celu należy posłużyć się opcjonalnym zestawem do mocowania wzornika.

• 2 uchwyty

• wydłużony próbnik do noża spiczastego
• wydłużony próbnik do noża okrągłego

Maksymalna średnica mocowanego przedmiotu - 100 mm.

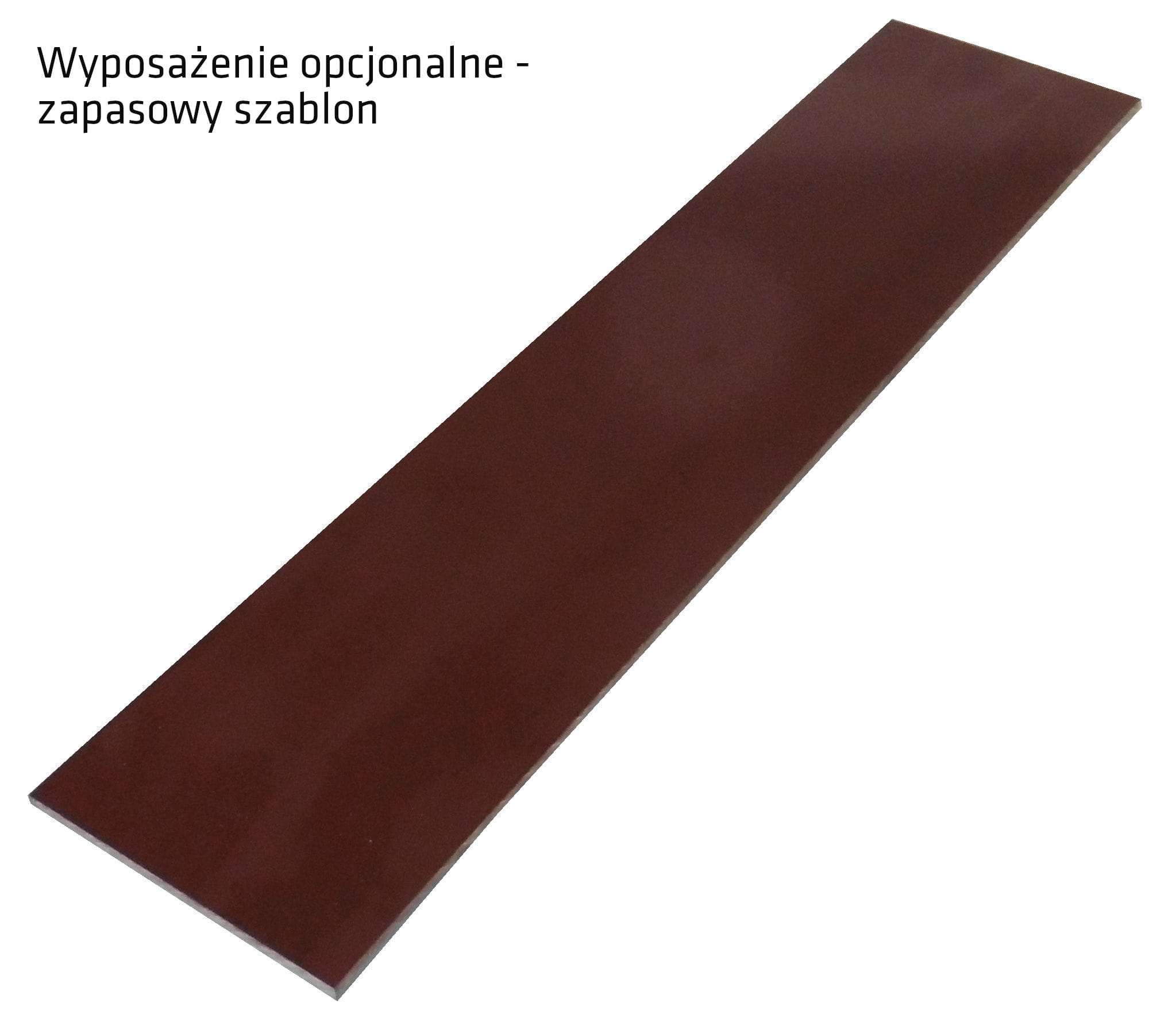

3. Zapasowy szablon

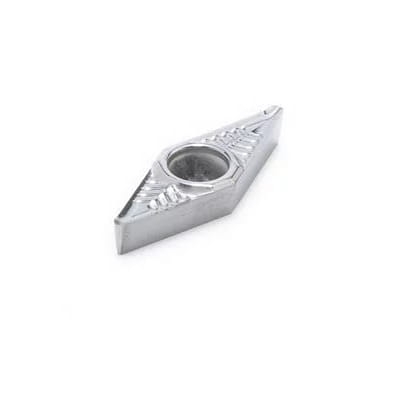

4. Zapasowy nóż węglikowy spiczasty

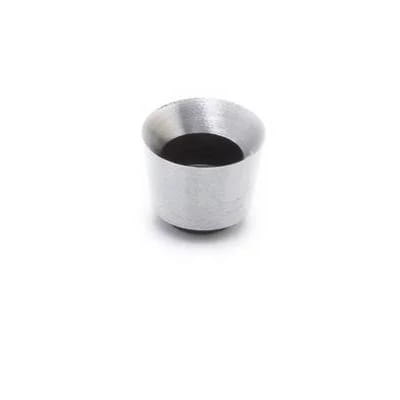

5. Zapasowy nóż węglikowy okrągły 14mm
