Uchwyt tokarski oneway Talon M33x3.5 ze szczękami

Uchwyt tokarski oneway Talon ze swoimi 88 mm średnicy korpusu idealnie nadaje się do małych i średnich tokarek oraz podobnej wielkości projektów (do ok. 40 cm średnicy toczenia). Jego rozmiary (88 x 43 mm) i waga (940g, z adapterem 1130 g) czynią go autentycznie kompaktowym narzędziem.

Korpus wykonany z wysokiej jakości stali jest całkowicie niklowany, zapewniając odporność na korozję. Cały proces produkcji korpusu (toczenie, wiercenie, frezowanie) przebiega podczas jednej operacji, dzięki czemu producent deklaruje pomijalne wręcz parametry bicia (0.0025 mm dla samego korpusu i 0.0127 mm z zamocowanymi szczękami). Zębatka pokryta fosforanem manganu zapewnia bardzo płynną pracę, a posuwy szczęk wykonane zostały z hartowanej stali chromowo-niklowej.

Profilowane szczęki uniwersalne #2 wykonane są z hartowanej stali. Szczęki profilowane oneway charakteryzują się opatentowaną, wewnętrznie zaokrągloną konstrukcją zwiększającą powierzchnię kontaktu o 50% w porównaniu ze standardowymi szczękami. Pozwala to na maksymalną siłę mocowania w całym zakresie szczęk przy minimalnym pozostawieniu śladów mocowania. Taki design oznacza, że nie musisz się już martwić, że czop będzie zbliżony do średnicy projektu, jak ma to miejsce w przypadku tradycyjnych szczęk. Oprócz mocowania półfabrykatów okrągłych nadają się również do mocowania półfabrykatów kwadratowych.

Szczęki profilowane vs. tradycyjne

• Przy rozwarciu szczęk do idealnego okręgu (rys. 1) szczęki standardowe i profilowane równie dobrze trzymają okrągłe przedmioty.
• Gdy tylko średnica rozwarcia się zwiększa (rys. 2), szczęki profilowe chwytają znacznie lepiej, ponieważ ich powierzchnia kontaktu jest większa. Standardowe szczęki stykają się tylko z niewielką powierzchnią, która zmniejsza się wraz ze wzrostem średnicy powodując jednocześnie uszkadzanie powierzchni styku.
• Szczęki profilowe umożliwiają także mocowanie kwadratowych półfabrykatów (rys. 3), czego nie zaleca się w przypadku szczęk tradycyjnych.

Na korpusie dostępne są 2 gniazda na klucz, który znajduje w nich pewne osadzenie.

Uchwyt Talon posiada ciekawą, opatentowaną przez markę oneway cechę. Na korpusie zostały wyfrezowane 2 rowki: dłuższy i krótszy. Każdy zestaw szczęk oneway posiada jedną szczękę, na której spodzie znajduje się niewielki kołeczek.

Umieszczając tę szczękę na miejscu z krótszym rowkiem, nie ma możliwości pełnego rozwarcia szczęk, a tym samym posuwy szczęk wystają tylko w niewielkim stopniu poza korpus. Jest to szczególnie polecane początkującym tokarzom. Z kolei umieszczenie szczęki z kołkiem przy dłuższym rowku pozwala na pełne rozwarcie szczęk.

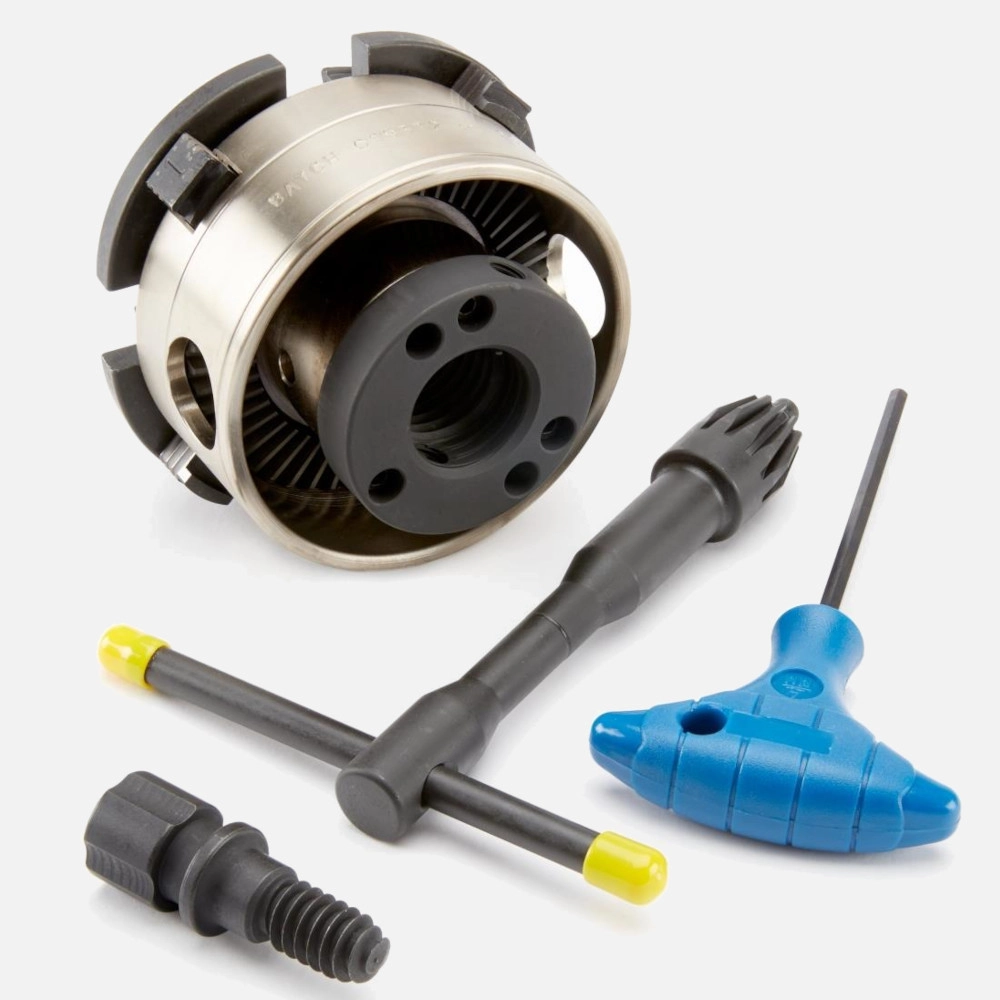

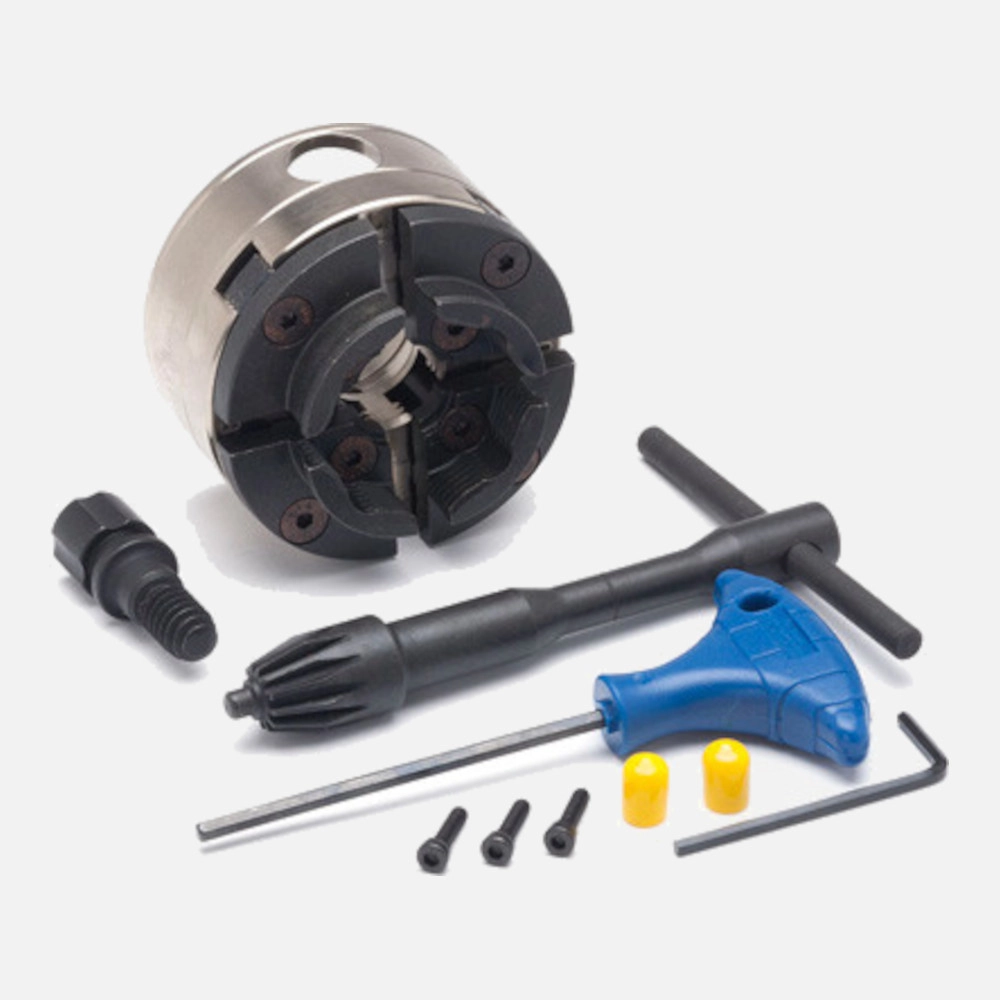

Zestaw obejmuje:

• uchwyt Talon (korpus)
• szczęki uniwersalne #2 profilowane
• wkład śrubowy
• adapter M33 x 3.5
• komplet śrub do szczęk (8 szt.)
• klucz do uchwytu
• klucz do szczęk
